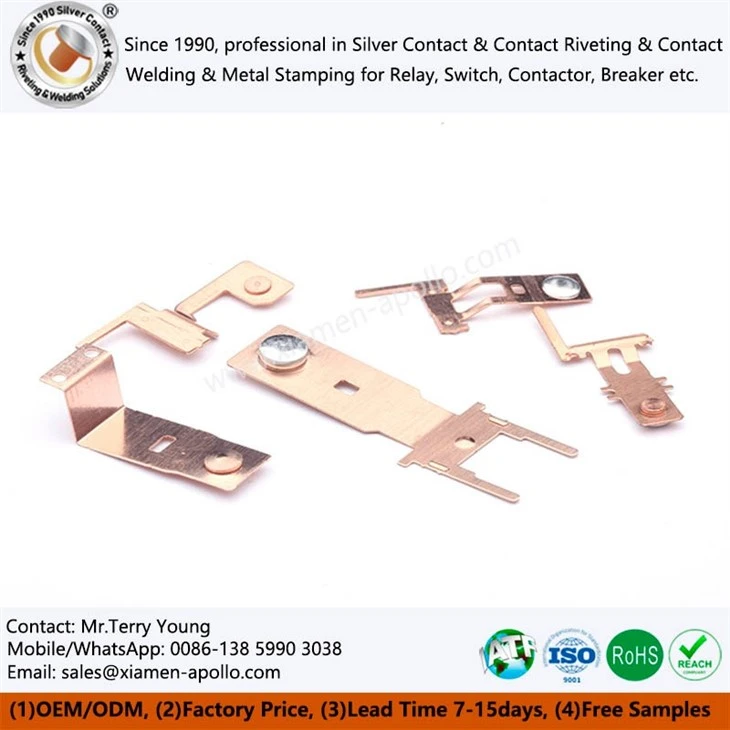

스탬핑 베릴륨 구리 전기 스프링 접촉

다이를 설계 할 때, 다이의 각 부분의 크기는 스탬프 부품의 치수 정확도 요구 사항에 따라 결정되어야합니다. 스탬프 부품의 외부 치수의 경우, 다이 크기에 대한 블랭킹 클리어런스의 영향을 고려해야합니다. 예를 들어, 블랭킹 클리어런스는 일반적으로 재료 두께의 약 5% - 10%입니다. 블랭킹 다이를 설계 할 때 오목한 다이의 크기는 스탬프 부품의 외부 치수와 같아야하며, 펀치의 크기는 그에 따라 블랭킹 클리어런스에 따라 감소시켜야합니다. 전자 구성 요소의 스탬핑 다이와 같은 정밀 요구 사항이 높은 스탬핑 부품의 경우, 블랭킹 클리어런스는 스탬프 부품의 치수 정확도가 매우 작은 내성 범위 내에 있는지 확인하기 위해 재료 두께의 3% - 5%로 제어 될 수 있습니다.

스탬핑 프로세스와 스탬프 부품의 모양의 복잡성에 따라 적절한 다이 구조를 선택하십시오. 원형 또는 사각형 개스킷과 같은 단순한 모양의 부품을 스탬핑하는 경우 단일 프로세스 다이 구조가 요구 사항을 충족 할 수 있습니다. 그러나 자동차 부품의 괄호와 같은 복잡한 모양 및 다중 스탬핑 프로세스가있는 부품의 경우 복합 다이 또는 진행성 다이 구조가 필요합니다.
